Защита оборудования от перегрева, холода и конденсата

Электротехнический шкаф — это не только металлический корпус для размещения автоматов, контакторов, реле, блоков питания и преобразователей. Это тепловая система, внутри которой оборудование выделяет энергию, а снаружи на оболочку воздействуют температура, влажность, пыль, солнечное излучение и другие факторы.

Если эти воздействия не учитывать на этапе проектирования, внутри шкафа могут возникать локальные зоны перегрева, конденсат и условия, препятствующие безопасному запуску оборудования. Результатом становятся нестабильная работа компонентов, ускоренное старение, ложные срабатывания и незапланированные остановки. Поэтому климатическое оборудование необходимо подбирать не по принципу «какая модель подходит по размеру», а исходя из конкретной задачи: охладить шкаф, обеспечить холодный пуск или предотвратить образование конденсата. При этом учитываются требования безопасности и электромагнитной совместимости, применимые к самому оборудованию и проекту в целом.

Почему оборудование внутри шкафа перегревается

Автоматические выключатели, контакторы, источники питания, преобразователи частоты, устройства плавного пуска, контроллеры и другие компоненты выделяют тепло во время работы.

Даже когда суммарная мощность потерь кажется небольшой, плотная компоновка может привести к неравномерному распределению температуры. Горячий воздух скапливается в отдельных зонах, а близко расположенные компоненты дополнительно нагревают друг друга.

На температуру внутри шкафа одновременно влияют:

• тепловыделение установленного оборудования;
• размеры и материал оболочки;
• теплообмен через стенки;
• температура окружающей среды;
• наличие теплоизоляции;
• солнечная нагрузка при наружной установке;
• организация внутренней циркуляции воздуха;
• загрязнение фильтров и вентиляционных каналов.

Поэтому температура воздуха у датчика или на двери шкафа не всегда отражает температуру непосредственно около наиболее нагруженного устройства.

Чем опасны низкая температура и конденсат

Проблема технологического климата не ограничивается летним перегревом. Для наружных шкафов, неотапливаемых помещений и оборудования с периодическим режимом работы не менее важны мороз и перепады температуры.

При холодном пуске электроника еще не выделяет тепло, а температура внутри шкафа может практически совпадать с наружной. Это создает риск нестабильного запуска оборудования.

Отдельная проблема — конденсат. Он может появляться при резком изменении температуры, отключении оборудования, поступлении влажного воздуха или охлаждении внутренних поверхностей ниже точки росы.

Для снижения риска образования конденсата применяют нагреватели, поддерживающие температуру внутри шкафа выше точки росы. При этом мощность обогрева рассчитывают для наиболее неблагоприятного сценария: минимальной наружной температуры, отключенного оборудования и отсутствия солнечного нагрева. Нагреватели SILART предназначены в том числе для поддержания стабильной температуры и защиты электротехнических шкафов от конденсата.

Первый этап — тепловой расчет

Подбор климатического оборудования необходимо начинать с определения количества тепла, которое требуется удалить из шкафа.

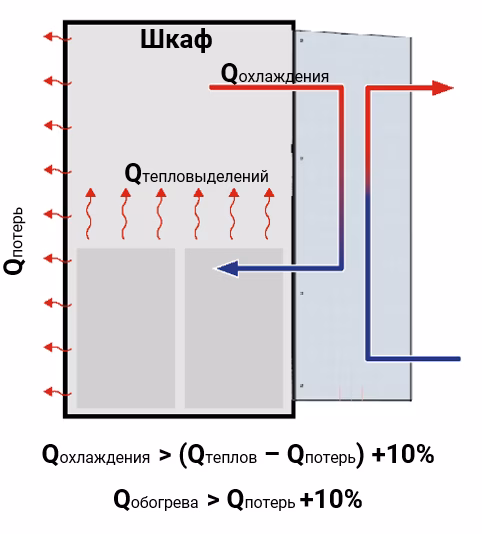

В общем виде расчетная нагрузка на охлаждение складывается из трех составляющих:

Qохл = Qвнутр + Qстенки + Qсолнце

где:

• Qвнутр — тепловыделение установленного оборудования;
• Qстенки — тепло, поступающее или отводимое через оболочку;
• Qсолнце — солнечная нагрузка для наружных шкафов.

Если снаружи холоднее, стенки шкафа помогают отводить внутреннее тепло. Если наружная температура выше внутренней, через оболочку, напротив, поступает дополнительное тепло. Для шкафов, установленных в помещении без прямого солнечного воздействия, солнечная составляющая принимается равной нулю.

До начала подбора необходимо получить следующие данные:

1. Суммарное и пиковое тепловыделение оборудования.
2. Высоту, ширину и глубину шкафа.
3. Место установки — помещение или улица.
4. Материал, цвет и наличие теплоизоляции.
5. Максимально допустимую температуру внутри.
6. Минимальную и максимальную наружную температуру.
7. Требуемую степень защиты IP.
8. Наличие пыли, влаги и других внешних воздействий.
9. Риск конденсата или холодного пуска.
10. Требования к дистанционному контролю и передаче аварийных сигналов.

Такой подход позволяет избежать двух крайностей: недостаточной производительности и неоправданного переразмера оборудования.

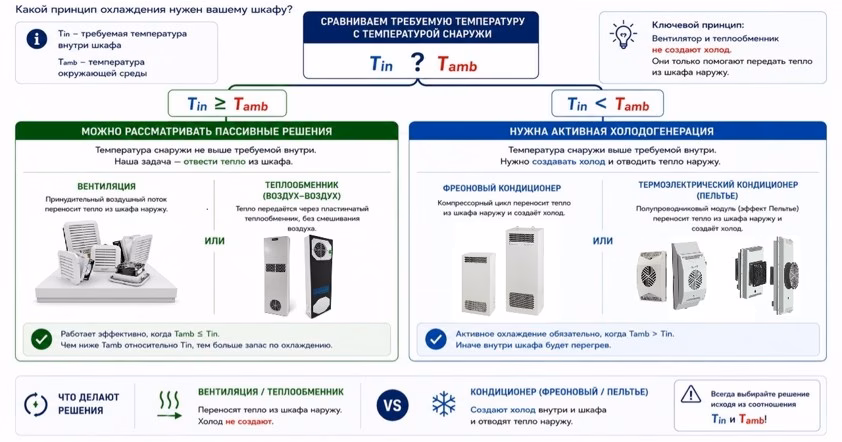

Как выбрать способ охлаждения

Климатическая система должна соответствовать условиям работы шкафа. Универсального решения для всех объектов не существует.

Вентиляция — когда наружный воздух можно подавать внутрь

Фильтрующая вентиляция применяется, если температура окружающей среды ниже допустимой температуры внутри шкафа и нет жесткого требования к полной герметичности.

Наружный воздух проходит через фильтр, поступает в шкаф и вытесняет нагретый воздух. Это простое и энергоэффективное решение для умеренных тепловыделений.

Для организации вентиляции SILART предлагает:

• фильтрующие вентиляторы SLV и NLV;
• выходные решетки SLF и NLF;
• крышные вентиляторы GRM и GRO;
• осевые вентиляторы G и Y;
• центробежные вентиляторы KR;
• вентиляторные блоки SVB.

Фильтрующие и крышные вентиляторы обеспечивают постоянный воздухообмен, но их применение предполагает поступление наружного воздуха внутрь шкафа. Поэтому необходимо учитывать качество окружающей среды и требования к степени защиты оболочки.

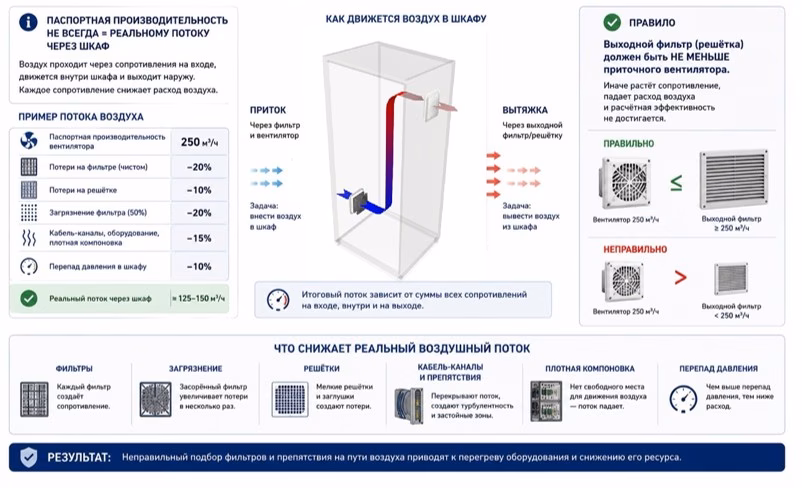

Правильная вентиляция требует не только выбора производительности вентилятора. Необходимо предусмотреть свободный путь воздушного потока и достаточное выходное сечение. Слишком маленькая выпускная решетка или перекрытие каналов установленным оборудованием увеличивает сопротивление и уменьшает фактический расход воздуха.

Теплообменник — когда нужно сохранить герметичность

Если подавать наружный воздух внутрь нельзя, но допустимая температура в шкафу выше температуры окружающей среды, применяется теплообменник воздух–воздух.

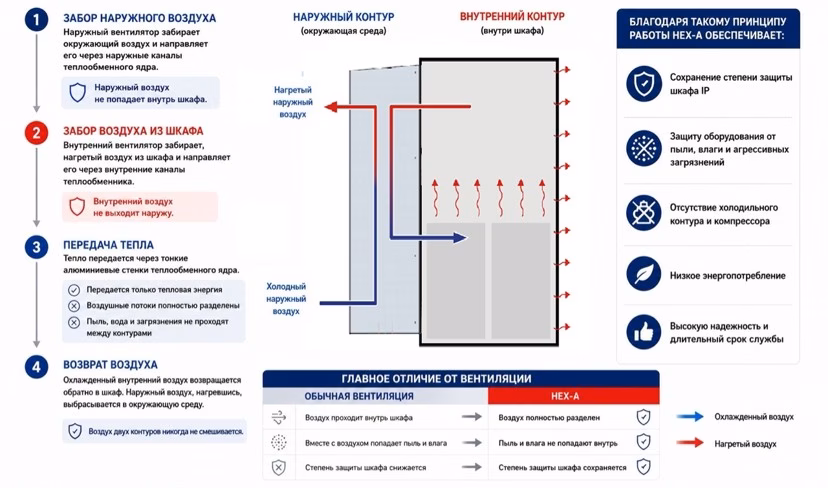

В теплообменниках HEX-A внутренний и внешний воздушные контуры полностью разделены. Тепловая энергия передается через теплообменное ядро, но сами потоки не смешиваются. Благодаря этому пыль, влага и внешние загрязнения не поступают непосредственно к чувствительным компонентам.

При корректном монтаже HEX-A позволяет сохранять степень защиты IP65. В конструкции отсутствуют компрессор, холодильный контур и хладагент, поэтому электроэнергия расходуется преимущественно на работу вентиляторов.

Теплообменник не может охлаждать воздух ниже наружной температуры. Его фактическая производительность зависит от температурного перепада:

W= k×ΔT

где k — удельная холодопроизводительность в Вт/К, а ΔT — разность температур между воздухом внутри шкафа и окружающей средой.

При расчете необходимо учитывать не только HEX-A, но и естественный теплоотвод через стенки шкафа. При наружной температуре выше требуемой внутренней теплообменник применять нельзя: в таком режиме тепло будет поступать внутрь.

Кондиционер — когда температура внутри должна быть ниже наружной

Если требуемая температура внутри шкафа ниже температуры окружающей среды, вентиляции и пассивного теплообмена недостаточно. Требуется активное охлаждение.

В линейке SILART представлены:

• NTS — компрессорные кондиционеры для установки indoor;
• OTS — компрессорные кондиционеры Outdoor;
• STA и STA-A — термоэлектрические кондиционеры для герметичного охлаждения при сравнительно небольших тепловых нагрузках.

В отличие от вентиляции и теплообменника, кондиционер создает температурный перепад и способен охлаждать шкаф ниже наружной температуры. Тип устройства выбирают с учетом места установки, требуемой мощности, напряжения питания, степени защиты и условий обслуживания.

Для наружных шкафов необходимо учитывать не только температуру воздуха, но и солнечную нагрузку, осадки, мороз, влажность и риск холодного пуска. В таких проектах активное охлаждение часто используется совместно с нагревателем и системой автоматического управления.

Обогрев и защита от конденсата

Для поддержания безопасной температуры применяются:

• конвекционные нагреватели SNK-B и SNK-T;
• нагреватели с вентилятором SNV;
• высокомощные тепловентиляторы SNV-S.

Конвекционные модели подходят для равномерного естественного обогрева. Вентиляторные нагреватели ускоряют циркуляцию и распределение теплого воздуха, что особенно важно для крупных шкафов и плотной компоновки.

В нагревателях SILART применяются PTC-элементы — позисторные нагревательные элементы обладающие положительным температурным коэффициентом сопротивления. Позисторный элемент представляет собой термочувствительный резистор, который преобразует электрическую энергию в тепло и одновременно ограничивает собственную мощность при повышении температуры. При нагреве и приближении к точке Кюри сопротивление PTC-элемента резко возрастает, поэтому потребляемый ток и тепловая мощность автоматически уменьшаются. При охлаждении сопротивление снижается, и теплоотдача вновь увеличивается.

Обычный резистивный нагреватель при постоянном напряжении сохраняет сравнительно постоянную мощность и в большей степени зависит от внешнего термостата и дополнительных средств защиты от перегрева. Позисторный элемент обладает встроенным эффектом саморегулирования: он снижает вероятность перегрева при ухудшении теплоотвода, повышает пожаробезопасность и сокращает избыточное энергопотребление после прогрева шкафа.

Именно поэтому SILART использует PTC-материалы в своих нагревателях. При низкой температуре такие элементы обеспечивают повышенную теплоотдачу и быстрый выход на рабочий режим, а по мере прогрева автоматически уменьшают потребляемую мощность. Они также адаптируются к интенсивности обдува: при усиленном охлаждении PTC-элемента его сопротивление снижается, а тепловая мощность возрастает. Это обеспечивает эффективный обогрев и дополнительный уровень безопасности. При этом эффект саморегулирования не заменяет термостат или контроллер, если требуется точное поддержание температуры внутри шкафа.

Линейка SILART включает решения мощностью от компактных нагревателей для локального обогрева до тепловентиляторов мощностью более 2 кВт.

Главная задача нагревателя — не создать максимально высокую температуру, а поддерживать минимально необходимый уровень. Избыточная мощность без корректного управления приводит к лишнему энергопотреблению и дополнительному нагреву оборудования.

Автоматическое управление климатом

Климатическое оборудование должно включаться только тогда, когда возникает реальная потребность в охлаждении или обогреве.

Для управления могут применяться:

• биметаллические термостаты TBS-R;
• контроллеры SLR;
• электронные устройства контроля ECD;
• устройства контроля влажности MTN.

Термостаты и контроллеры включают вентиляторы, теплообменники, кондиционеры или нагреватели при достижении заданных условий. Это уменьшает продолжительность работы оборудования, снижает энергопотребление и упрощает эксплуатацию.

Контроллер SLR может управлять обогревом и охлаждением, контролировать температуру по датчикам, сигнализировать о выходе параметров за допустимые пределы и передавать данные по RS-485 Modbus RTU.

Защитные решетки GL и кожухи KFV дополняют систему и применяются для механической защиты вентиляционных узлов и адаптации оборудования к конкретным условиям монтажа.

Типовые решения

Условия эксплуатации	Рекомендуемый принцип	Оборудование SILART
Чистое помещение, наружный воздух можно подавать внутрь	Фильтрующая вентиляция	SLV/NLV + SLF/NLF
Высокий шкаф или ограничен боковой монтаж	Отвод воздуха через крышу	GRM/GRO
Требуется интенсивная внутренняя циркуляция	Вентиляторы и вентиляторные блоки	G, Y, KR, SVB
Наружный воздух нельзя подавать внутрь, Tвнутр > Tнаруж	Герметичный теплообмен	HEX-A
Требуется Tвнутр < Tнаруж	Компрессорное охлаждение	NTS или OTS
Небольшая нагрузка и герметичное охлаждение	Термоэлектрическое охлаждение	STA/STA-A
Мороз, холодный пуск или риск конденсата	Обогрев	SNK-B, SNK-T, SNV, SNV-S
Требуется автоматическая работа	Контроль температуры и влажности	TBS-R, SLR, ECD, MTN
Требуется защита вентиляционных узлов	Аксессуары	KFV, GL

Типичные ошибки при проектировании

Выбор оборудования без теплового расчета

Подбор только по размерам шкафа не учитывает реальное тепловыделение компонентов, наружную температуру и теплообмен через оболочку.

Использование вентиляции при требовании высокого IP

Установка фильтровентилятора предполагает воздухообмен. Если наружный воздух нельзя подавать к оборудованию, необходимо рассматривать HEX-A или кондиционер.

Попытка охладить теплообменником ниже наружной температуры

HEX-A передает тепло в более холодную среду, но не создает холод. При необходимости получить температуру ниже окружающей требуется кондиционер.

Отсутствие защиты от холодного пуска

Кондиционер решает летнюю задачу, но не защищает шкаф зимой. Для наружного исполнения часто требуется комбинированная система охлаждения, обогрева и управления.

Неправильная установка датчика

Датчик не должен измерять только локальную струю холодного или горячего воздуха. Место установки выбирают так, чтобы измеряемая температура характеризовала состояние защищаемого оборудования.

Перекрытие воздушных каналов

Плотно установленное оборудование может препятствовать циркуляции. Паспортная производительность вентилятора или кондиционера реализуется только при правильно организованных входных и выходных потоках.

Безопасность и электромагнитная совместимость

Оборудование SILART соответствует требованиям стандартов, охватывающих общую и электрическую безопасность, устойчивость к промышленным электромагнитным помехам и ограничение электромагнитной эмиссии.

• ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» — устанавливает общие требования безопасности к производственному оборудованию.
• ГОСТ 30804.6.2-2013, раздел 8, «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний» — распространяется на устойчивость оборудования к помехам, характерным для промышленной среды.
• ГОСТ IEC 61000-6-4-2016, раздел 7, «Электромагнитная совместимость (ЭМС). Общие стандарты. Стандарт электромагнитной эмиссии для промышленных обстановок» — устанавливает требования к электромагнитной эмиссии оборудования.

В совокупности эти требования подтверждают, что оборудование оценивается не только по функциональным характеристикам, но и по безопасности и электромагнитной совместимости в условиях промышленной эксплуатации.

Требования к шкафу и проекту в целом

Соответствие отдельного климатического устройства перечисленным стандартам не заменяет оценку готового шкафа или комплектного низковольтного устройства. Для конечного изделия проектировщик отдельно определяет применимость технических регламентов и стандартов с учетом назначения, напряжения, состава оборудования, условий эксплуатации и требований заказчика.

В зависимости от проекта могут учитываться ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Для комплектных низковольтных устройств нормативными ориентирами служат ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024. Степень защиты оболочки определяют по ГОСТ 14254-2015, а климатическое исполнение, категорию размещения и условия эксплуатации — по ГОСТ 15150-69.

Комплексный подход SILART

Надежный технологический климат формируется не одним устройством, а системой:

• вентиляция или охлаждение удаляют избыточное тепло;
• нагреватели обеспечивают холодный пуск и защиту от конденсата;
• термостаты и контроллеры автоматически поддерживают параметры;
• аксессуары обеспечивают правильный монтаж и дополнительную защиту.

Для предварительного подбора специалистам SILART необходимо направить тепловыделение, размеры и материал шкафа, место установки, диапазон наружной температуры, требуемую температуру внутри, степень защиты, напряжение питания и сведения об особых условиях эксплуатации.

Правильно рассчитанная система технологического климата помогает сохранить работоспособность электротехнического шкафа, снизить риск отказов и обеспечить стабильную эксплуатацию установленного оборудования.

Нормативные источники

1. ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности».
2. ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».
3. ГОСТ 30804.6.2-2013 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний», раздел 8.
4. ГОСТ IEC 61000-6-4-2016 «Электромагнитная совместимость (ЭМС). Общие стандарты. Стандарт электромагнитной эмиссии для промышленных обстановок», раздел 7.
5. ТР ТС 004/2011 «О безопасности низковольтного оборудования».
6. ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
7. ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
8. ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024 — комплектные низковольтные устройства распределения и управления.
9. ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (код IP)».
10. ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов».
