Температура и влажность определяют условия работы контроллеров, модулей ввода-вывода, источников питания и сетевых устройств. Поэтому охлаждение, обогрев и контроль климатического контура проектируют вместе с автоматизацией. На объектах с распределённой АСУ ТП отказ одного удалённого шкафа способен прервать управление узлом и остановить связанный участок производства.

Как климатические нарушения приводят к сбоям

Перегрев может возникнуть локально: при плотной компоновке горячий воздух задерживается у ПЛК, промышленного компьютера или источника питания (БП). Датчик на двери при этом показывает допустимую температуру. Возможные последствия — снижение допустимой нагрузки, срабатывание тепловой защиты, перезапуски и ускоренное старение компонентов.

Конденсат выпадает, когда поверхность охлаждается ниже точки росы окружающего её воздуха. Это возможно после отключения питания, ночного охлаждения корпуса или открытия холодного шкафа в тёплой влажной среде. Влага повышает риск токов утечки, коррозии и нестабильных соединений. Высокая степень IP не исключает конденсацию влаги, уже находящейся внутри.

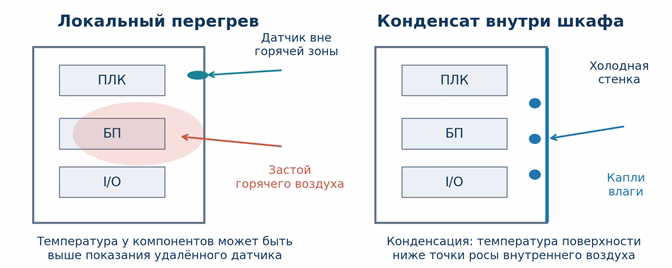

Рисунок 1. Две причины климатических нарушений: локальный перегрев и охлаждение поверхности ниже точки росы.

Сбои связи также могут сопровождать перегрев коммутатора или нестабильное питание. Причину подтверждают сопоставлением событий АСУ ТП с температурным трендом и проверкой питания, помех и сети.

Температуру задаёт наиболее чувствительный компонент

Допустимый режим выбирают по пересечению рабочих диапазонов всех устройств с учётом снижения нагрузки при нагреве, условий монтажа и запуска. Датчик размещают в характерной зоне защищаемого оборудования, вне прямой струи нагревателя или охладителя. При наладке дополнительно проверяют горячие точки.

Как согласовать температурные уставки

Рабочие уставки задают с запасом до допустимых границ: учитывают неравномерность нагрева, погрешность датчика, гистерезис и время реакции. Порог предупреждения должен оставлять персоналу время на действия. Между обогревом и охлаждением предусматривают нейтральную зону, чтобы устройства не компенсировали работу друг друга.

Рисунок 2. Принцип согласования режимов. Положение границ условное; фактические пороги переключения и гистерезис определяют по документации регулятора. Специальный режим борьбы с влажностью задают отдельно.

Выбор способа отвода тепла

Способ охлаждения выбирают по наружной температуре, допустимому воздухообмену и тепловой нагрузке. Расчёт выполняют для наиболее тяжёлого рабочего режима. Номинальная производительность сама по себе не подтверждает, что устройство удержит требуемую температуру. [1, 3]

Условия применения	Решение SILART	Что проверить
Наружный воздух холоднее требуемого внутри; допустима подача воздуха через фильтр	SLV / NLV / GLV Фильтрующие вентиляторы	Рабочий расход через фильтр, решётку и воздушный тракт; доступ для обслуживания
Наружный воздух холоднее внутреннего; смешение потоков недопустимо	HEX-A Теплообменники воздух–воздух	Перепад температур и удельную производительность в Вт/К; герметичность монтажа
Нужно активное охлаждение, в том числе ниже наружной температуры	OTS Компрессорные кондиционеры для уличного шкафа	Холодопроизводительность в расчётных условиях; отвод конденсата; сигналы для АСУ ТП
Нужно активное охлаждение локального герметичного шкафа; нагрузка соответствует модели	STA / STA-A Термоэлектрические кондиционеры и охладители	Фактическую холодопроизводительность при рабочем перепаде температур; конденсат

Вентиляция и теплообменник воздух–воздух не охлаждают шкаф ниже наружной температуры. Для промышленных теплообменников при малом температурном перепаде доступный отвод тепла уменьшается. Для вентиляторов учитывают сопротивление всего тракта, а не свободный воздушный поток.

При активном охлаждении отдельно предусматривают отвод или обработку конденсата по документации изделия. Разделение воздушных контуров не отменяет проверки точки росы и уплотнений; попадание воды на электронику недопустимо.

Обогрев и защита от конденсата

Нагреватели SNK с естественной конвекцией и SNV с вентилятором применяют для предварительного прогрева и поддержания условий без конденсации на защищаемых поверхностях. Циркуляция SNV помогает распределять тепло в объёмных и плотно скомпонованных шкафах. Мощность выбирают для минимальной наружной температуры и остановленной автоматики, когда собственного тепловыделения нет. [1, 3]

В PTC-нагревателях, которые применяются в составе моделей SILART, сопротивление элемента при нагреве возрастает, а мощность при заданном напряжении уменьшается. Саморегулирование температуры на корпусе нагревателя не заменяет термостат для регулирования температуры внутри корпуса оборудования, электрическую защиту и монтажные расстояния.

Обогрев снижает относительную влажность, но не удаляет воду: источник её поступления необходимо устранить, повышая уровень герметичности шкафа.

При холодном пуске сначала прогревают чувствительные компоненты, затем разрешают включение технологической части. Питание нагревателя и работоспособность управляющих устройств при низкой температуре предусматривают отдельно.

Для SLR-002B-001 указан рабочий диапазон −10…+45 °C. При более низкой температуре требуется отдельное решение предварительного обогрева, обеспечивающее запуск самого контроллера. [2]

Местное управление и связь с АСУ ТП

SLR-002B-001 управляет охлаждением и обогревом, сигнализирует о высокой и низкой температуре и неисправности датчика. Предусмотрены RS-485 Modbus RTU, аварийный сухой контакт и вход датчика двери. Нагрузку выходов проверяют с учётом пусковых токов; при необходимости используют реле или контакторы. [2]

Рисунок 3. Пример архитектуры климатического контура. SLR управляет выбранными нагрузками, OTS использует собственную автоматику. Состав передаваемых данных уточняют по исполнению и карте регистров.

Местное регулирование должно сохранять работоспособность при потере связи с верхним уровнем. Внешний регулятор и автоматику OTS согласуют по документации, включая разрешающие сигналы и задержки компрессора.

Для простых задач используют TBS-R (с рабочей температурой от -60^оС) с нужным исполнением контактов NC/NO; ECD — для выносного датчика и настройки гистерезиса; MTN — для контроля относительной влажности. Гигростат не измеряет точку росы напрямую. [1]

Какие данные нужны оператору

Сухой контакт передаёт дискретную аварию, а Modbus RTU — предусмотренные картой регистров значения и состояния. Практический минимум мониторинга: температура в контрольной точке, выход за заданные границы, неисправность датчика, авария охладителя и потеря связи. По возможности добавляют состояние двери, работу исполнительных устройств и контроль питания.

Команда «охлаждение включено» ещё не подтверждает отвод тепла. Загрязнённый фильтр или снижение производительности кондиционера выявляют по изменению температуры и времени работы. Порог такой тревоги задают с учётом нагрузки, наружной температуры и допустимой задержки.

Тренды и события архивируют в SCADA, ПЛК или отдельном устройстве: сохраняют идентификатор шкафа, длительность превышения и максимальную температуру. Наличие Modbus не означает наличия встроенного архива. При потере связи данные помечают как недостоверные; необходимые дополнительные сигналы получают от независимых датчиков или реле контроля.

Резервирование с учётом общих причин отказа

После отказа одного агрегата оставшееся оборудование должно удерживать допустимую температуру либо обеспечивать время для предусмотренного перехода в безопасное состояние. Два охладителя, каждый на половину нагрузки, не образуют полноценный резерв.

Проверяют общие элементы: питание, автомат, датчик, контроллер и воздушный тракт. Отказ одного из них способен вывести из работы оба агрегата. Логику ввода резерва реализуют отдельными средствами или подтверждёнными штатными функциями и испытывают при вводе в эксплуатацию.

Сухой контакт и Modbus, поступающие в один ПЛК с общим питанием, не образуют полностью независимые каналы. Дополнительный термостат также не превращает схему в систему функциональной безопасности: требуемые действия при отказе определяют по последствиям для процесса.

Модернизация существующего шкафа

Климатический режим часто можно улучшить без замены корпуса и всей автоматики. После обследования и расчёта сопоставляют производительность, питание, монтажный вырез, крепление, глубину установки и сервисные зазоры нового устройства.

После монтажа проверяют защитное соединение, герметичность, воздушный тракт и температуру под нагрузкой. Работы выполняют в согласованное монтажное окно с необходимым отключением; непрерывность процесса требует предусмотренного резервирования или поэтапного переключения.

Что закрепить в техническом задании на обеспечение технологического климата

Исходные данные для подбора и требования к проверке климатического контура собирают в один перечень:

• Условия размещения: наружные температуры, влажность, загрязнения, солнечная нагрузка, требуемая степень IP.
• Шкаф: размеры, материал, утепление, компоновка и расположение относительно стен и соседних шкафов; для модернизации — вырезы и монтажное окно.
• Оборудование: тепловые потери, питание, допустимые температуры компонентов и условия холодного пуска. Мощность управляемого двигателя не равна тепловыделению внутри шкафа.
• Управление: контрольные точки, уставки, гистерезис, предупреждения, аварии, задержки и действия при отказе датчика, питания или связи.
• Надёжность и обмен: резервирование, независимость каналов, время восстановления, перечень сигналов, карта регистров, архивирование и права изменения параметров.
• Приёмка и обслуживание: проверка температуры под нагрузкой, тревог и поведения при отказах; регламент обслуживания и ответственность эксплуатации.

Испытания должны подтверждать результат — допустимую температуру в наиболее нагруженных точках и предусмотренную реакцию системы. Их проводят по согласованной программе без неконтролируемого перегрева работающей автоматики.

Нормативные требования к реализованному шкафу или корпусному оборудованию

При поставке проверяют документы о соответствии конкретного изделия применимым техническим регламентам. Соответствие отдельного устройства требованиям безопасности и ЭМС не заменяет проверку собранного шкафа: монтаж, заземление и прокладка силовых и сигнальных цепей влияют на работу системы. [4–6]

В проекте отдельно определяют требования к оболочке и климатическому исполнению, оформлению ТЗ, а при необходимости — к кибербезопасности и функциональной безопасности. Степень IP любых климатических устройств не переносится автоматически на весь шкаф; паспортные ограничения компонентов сохраняются. Удалённое изменение уставок требует разграничения доступа. Перечень нормативных источников приведён ниже.

Практический результат для эксплуатации

Правильно спроектированный климатический контур удерживает допустимые условия у чувствительных компонентов, сообщает об ухудшении режима и обеспечивает предусмотренную реакцию на отказ. Эксплуатация получает данные для планирования обслуживания и разбора сбоев, а интегратор — проверяемые требования к каждому шкафу.

SILART предлагает оборудование охлаждения, обогрева и управления для новых и существующих шкафов. Передав исходные данные из чек-листа, можно подобрать устройства и заранее согласовать способ проверки их работы в составе АСУ ТП.

Технические материалы и нормативные источники

Технические материалы SILART

[1] Технический каталог SILART 2026 с обновлённым оглавлением. Разделы нагревателей, вентиляции, теплообменников, кондиционеров и устройств управления.

[2] Руководство по монтажу и эксплуатации SLR-002B-001. Характеристики, подключение, параметры и коды ошибок.

[3] Материалы SILART о преимуществах OTS, STA, фильтрующих вентиляторов SLV, нагревателей SNV, теплообменников HEX и термостатов TBS-R; презентация по продуктам и подбору оборудования.

Технические регламенты

[4] ТР ТС 004/2011 «О безопасности низковольтного оборудования».

[5] ТР ТС 010/2011 «О безопасности машин и оборудования».

[6] ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

[7] ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» — при применимости к конкретной продукции.

Стандарты и интерфейсы

Требования к ТЗ: ГОСТ 34.602-2020. Защита оболочки: ГОСТ 14254-2015. Климатические исполнения и категории размещения: ГОСТ 15150-69.

Стандарты, указанные в документах о соответствии продукции: ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ 30804.6.2-2013 (раздел 8), ГОСТ IEC 61000-6-4-2016 (раздел 7).

[8] ISA/IEC 62443 и соответствующие национальные стандарты — кибербезопасность промышленных систем автоматизации.

[9] IEC 61508-1:2010 и серия ГОСТ Р МЭК 61508 — общая основа функциональной безопасности.

[10] IEC 61511-1:2016 — приборные системы безопасности в процессной промышленности.

[11] Modbus Organization — спецификации протокола и руководство по последовательной линии.

Применимость, действующие редакции и изменения нормативных документов проверяют при комплектовании документации конкретного проекта. Наличие Modbus не подтверждает соответствие IEC 62443, а контроллер, термостат или кондиционер нельзя считать SIL-устройством без соответствующего обоснования и документов.
